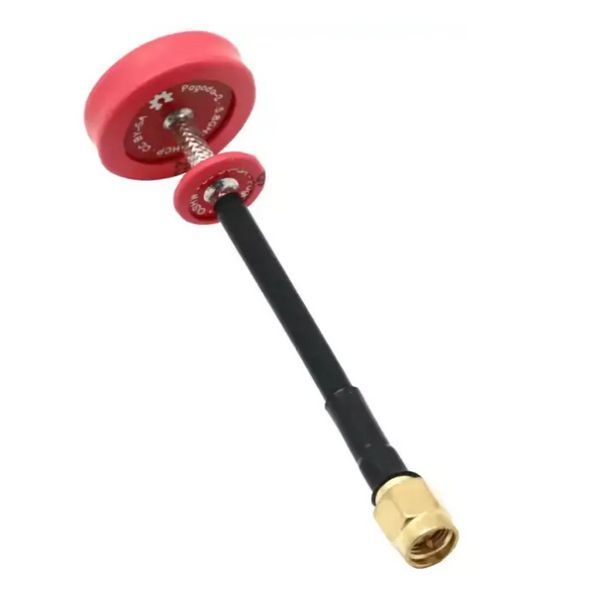

FPV Антена Pagoda-2 5.8G RHCP (Всенаправлена)
Антена Pagoda-2 використовується для передачі та прийому відеосигналу в FPV-системах. Має всенаправлену діаграму випромінювання, що забезпечує стабільний сигнал в межах 360°. Конструкція на основі трьох друкованих плат з мідним покриттям забезпечує точне узгодження хвиль і низький рівень втрат.
Основні параметри сигналу:
Центральна частота: 5.8 ГГц
Смуга пропускання: 500 МГц (5.55–6.05 ГГц)
Тип спрямованості: Всеспрямована (360°)
Поляризація: RHCP (права кругова)
Продуктивність:
Коефіцієнт підсилення: 2 dBi
Ефективність випромінювання: 95%
Коефіцієнт стоячої хвилі (КСВ): < 1.22
Узгодження (S11): < -20 дБ
Осьове співвідношення: < 1,3
Конструкція та фізичні параметри:
Тип конструкції: 3-шарові друковані плати з мідною фольгою (1 унція), в термоусадці
Роз'єм: SMA або RP-SMA (залежно від варіанту)
Довжина (довга версія): 80 мм
Вага: 8 г
Антена призначена для використання в FPV-дронах, передавачах і приймачах, де потрібен стабільний сигнал і мінімальні втрати при круговій поляризації.
